不銹鋼螺絲的應(yīng)用已經(jīng)普及到我們?nèi)粘Ｉ钪辛?但是對于不銹鋼螺絲常見的問題來說,很多還是有所了解的,比如說,不銹鋼螺絲斷裂,不銹鋼螺絲的鎖死,不銹鋼螺絲的發(fā)黑等問題。中華標(biāo)準(zhǔn)件網(wǎng)根據(jù)具體了解,總結(jié)出不銹鋼螺絲常見的一些問題以及相應(yīng)的解決方法,讓大家對不銹鋼螺絲認(rèn)識更全面。

一、不銹鋼螺絲發(fā)黑問題

不銹鋼螺絲發(fā)黑原因:

不銹鋼螺絲發(fā)黑通常是因為冷鐓或搓牙時產(chǎn)生的熱量太高造成。通常多發(fā)于十字槽部分部。生產(chǎn)過程中通過潤滑油供給可以實現(xiàn)熱量及時分散,也可將機器的速度適當(dāng)下調(diào),避免問題產(chǎn)生。當(dāng)然,不銹鋼螺絲發(fā)黑除了技術(shù)方面的原因,還有可能是不銹鋼螺絲本身的材質(zhì)問題也會造成不銹鋼螺絲表面發(fā)黑。

不銹鋼螺絲發(fā)黑的解決方案工藝流程

除油—過水—十字槽清洗劑—過水—中和—過水—烘干;把不銹鋼螺絲十字槽清洗劑加溫到70度,然后把除油后不銹鋼螺絲產(chǎn)品放入十字槽清洗劑中,浸泡5-15分鐘,過清水,中和,吹干即可。

二、不銹鋼螺絲防松問題

不銹鋼螺絲松動的主要原因:

自發(fā)螺栓松動 - 沖擊,振動,動態(tài)載荷

松弛-沉降,蠕變,放松

為了防止自發(fā)松動,需要消除連接部件之間的滑動,或者至少降低到臨界水平以下。這可以通過增加軸向張力,增加夾緊部件之間的摩擦或減小循環(huán)載荷來實現(xiàn) - 例如,沖擊,振動或循環(huán)熱負荷。

不銹鋼螺絲防松解決:

第一種,運用特殊的材料的反彈性,比如說工程樹脂材料,它具有較好的反彈性。把它附在不銹鋼螺絲牙紋上。使它與螺母,或物料產(chǎn)品進行機械的摩擦。產(chǎn)生震動及絕對的阻力。完全解決螺絲松落問題。

第二種,簡單的講就是在不銹鋼螺絲牙螺紋上涂上一層膠,所謂的點膠。這種膠叫作耐落膠。這種膠具有高貼度,無毒等良好的性能。這種膠涂在不銹鋼螺絲上,干燥之后,粘附力超強。能使不銹鋼螺絲螺紋在螺母螺紋結(jié)合,或者于產(chǎn)品螺紋孔接合后,產(chǎn)生超因的緊固作用。起到超好的防松作用。

三、不銹鋼螺絲腐蝕生銹問題

不銹鋼螺絲腐蝕生銹常見因素:

1、粉塵或異類金屬顆粒的附著物,在潮濕的空氣中,附著物與不銹鋼螺絲的冷凝水,將二者連成一個微電池,引發(fā)了電化學(xué)反應(yīng),保護膜受到破壞,稱之謂電化學(xué)腐蝕。

2、不銹鋼螺絲表面粘附有機物汁液(如瓜菜、面湯、痰等),在有水氧情況下,構(gòu)成有機酸,長時間則有機酸對金屬表面的腐蝕。

3、不銹鋼表面粘附含有酸、堿、鹽類物質(zhì)(如裝修墻壁的堿水、石灰水噴濺),引起局部蝕。

4、在有污染的空氣中(如含有大量硫化物、氧化碳、氧化氮的大氣),遇冷凝水,形成硫酸、硝酸、醋酸液點,引起化學(xué)腐蝕。

不銹鋼螺絲腐蝕生銹后的解決方法:

1、必須經(jīng)常對裝飾不銹鋼表面進行清潔擦洗,去除附著物,消除引發(fā)修飾的外界因素。

2、海濱地區(qū)要使用316材質(zhì)不銹鋼,316材質(zhì)能抵抗海水腐蝕。

3、市場上有些不銹鋼管化學(xué)成分不能符合相應(yīng)國家標(biāo)準(zhǔn),達不到304材質(zhì)要求。因此也會引起生銹,這就需要用戶認(rèn)真選擇有信譽廠家的產(chǎn)品。

不銹鋼螺絲表面生銹之后,不僅會影響到外表的美觀,還在一定程度上影響了產(chǎn)品本身的使用性能。因此,在使用不銹鋼螺絲的時候也要注意保養(yǎng)和維護,防止過早出現(xiàn)生銹腐蝕。具體也可以按照以上介紹的方法進行處理,更多機械配件的知識,復(fù)鑫網(wǎng)平臺后續(xù)將繼續(xù)為你提供。

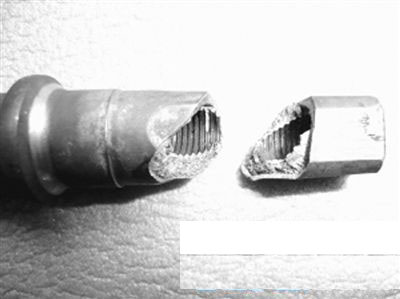

四、不銹鋼螺絲斷裂問題

不銹鋼螺絲斷裂原因:

有時,時?？吹借F的螺絲斷裂,還有的時候,也看到不銹鋼螺絲斷裂。但一般來說不銹鋼螺絲是很少斷裂的。因為本身不銹鋼螺絲線材就比較硬。但在特定的情況下,不銹鋼螺絲還是會斷裂的。那么不銹鋼螺絲斷裂的原因主要有哪些呢!

不銹鋼螺絲斷裂的原因如下:

1、不銹鋼螺絲所采用的原材料質(zhì)量問題,不銹鋼螺絲線材質(zhì)量不好。有很多雜質(zhì),不純,導(dǎo)致不銹鋼螺絲硬度不夠。

2、生產(chǎn)不銹鋼螺絲工藝問題。比如說偏頭偏心的不銹鋼螺絲,還有生產(chǎn)制造時下沖作業(yè)時Q值太深和R位設(shè)計過小。

3、客戶在使用不銹鋼螺絲時,用力過大。一般你做下扭力測試看最小破斷力為多少,再調(diào)節(jié)扭力即可。

預(yù)防不銹鋼螺絲斷裂方式:

1、塞加墊鐵;

2、改進螺絲加工工藝;

3、改進標(biāo)準(zhǔn)節(jié)加工工藝。

五、不銹鋼螺絲鎖死問題

不銹鋼螺絲鎖死的原因

一、螺紋配合存在的偏轉(zhuǎn)角度與不銹鋼較軟的特性易造成不銹鋼螺絲的鎖死

1、不銹鋼螺絲和不銹鋼螺母的配合屬于間隙配合,有著各自執(zhí)行的國際標(biāo)準(zhǔn)公差范圍,所以內(nèi)外螺紋在配合時中心軸線基本不在同一直線上,應(yīng)為傾斜而減少了內(nèi)外螺紋的接觸面。

不銹鋼螺絲鎖死原因及解決方法

2、不銹鋼螺絲與不銹鋼螺母的偏轉(zhuǎn)角度越大,螺紋配合的受力面積就越小,牙紋就越容易受損。

3、鎖緊過程中的用力不均勻或是傾斜,造成不銹鋼螺絲和不銹鋼螺母的中心軸線傾斜最大化,使得不銹鋼螺絲與不銹鋼螺帽螺紋的作用面沒有完全接觸,由面受力轉(zhuǎn)為點受力或是每個單位上受力變大。

4、不銹鋼螺絲相對碳鋼螺絲而言要軟,若鎖緊過程中摩擦掉下鐵屑,會粘連而不掉落,從而干涉螺紋的順暢進出,導(dǎo)致牙底于牙頂頂死

二、鎖緊力過大與不銹鋼導(dǎo)熱率較低特性易導(dǎo)致螺紋的鎖死

1、螺絲螺母旋轉(zhuǎn)過程中因為摩擦產(chǎn)生熱量,不銹鋼的導(dǎo)熱率相對較低,當(dāng)所產(chǎn)生的壓力與熱力破壞了氧化鉻層(不銹鋼之所以不易生銹的氧化層)時,使得金屬牙紋直接發(fā)生阻塞,加上不銹鋼的特性較軟,進而發(fā)生黏著的現(xiàn)象。鎖緊力越大產(chǎn)生的熱量越大,螺絲牙山部的不銹鋼越容易產(chǎn)生黏連。

2、鎖緊不銹鋼螺母時,扭力(鎖緊力)必須大于不銹鋼螺絲、不銹鋼螺母自身的摩擦力,方可旋動螺母。當(dāng)螺母順著螺紋線旋轉(zhuǎn)下降時,因為反作用力的作用會使不銹鋼螺絲伸張,當(dāng)扭力(鎖緊力)超過螺絲的降伏點(即安全扭矩)時,螺絲會發(fā)生殘留應(yīng)變而保持伸長狀態(tài)。當(dāng)螺絲伸長超過其彈性范圍時,則會產(chǎn)生永久變形而導(dǎo)致螺紋鎖死。

不銹鋼螺絲鎖死的解決方法

針對上述易產(chǎn)生鎖死的原因,使用不銹鋼螺絲需要盡量注意:

1、保持不銹鋼螺絲、不銹鋼螺母的中心軸線與被鎖面垂直,減少偏轉(zhuǎn)角度。

2、盡量使用手動扳手,減緩上鎖速度,保持螺紋干凈,使用潤滑油來降低摩擦系數(shù),減少熱能,從而減少粘連。

3、盡可能使用扭力扳手或套筒扳手,避免用力過大,控制扭力在安全扭矩范圍內(nèi)。

4、選擇相對高硬度的產(chǎn)品,減少螺紋的剪切。

5、使用不銹鋼防鎖死劑,對降低鎖死比例效果明顯。
